Skúšobné hydraulické zariadenie SZ-40-001

Podrobný popis

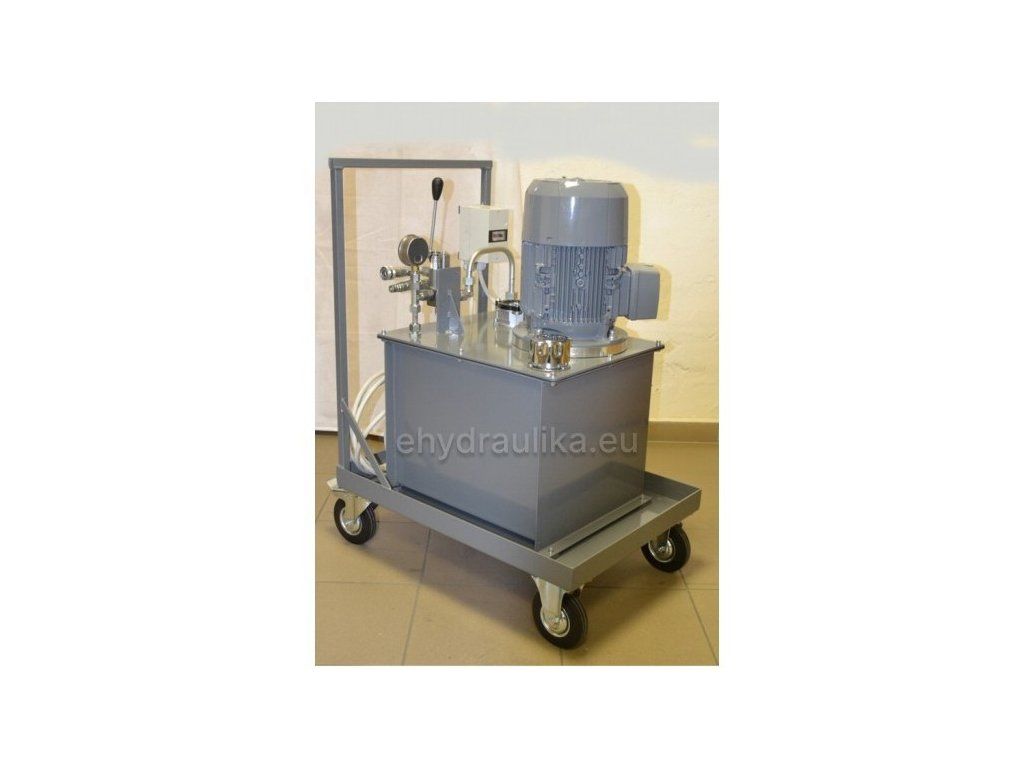

Skúšobný hydraulický miniagregát SZ-40-001
Toto mobilné skúšobné zariadenie ocenia všetci, ktorý potrebujú mobilnú hydraulickú jednotku napájanú 3-fázovým el. motorom. Je vhodná na skúšanie všetkých druhov hydraulických prvkov, valcov, hydromotorv, hydraulických systémov atď.
Jednoduchá obsluha a nenáročná údržba ju predurčujú na každú údržbársku dielňu.
Zariadenie sa skladá z miniagregátu, ktorý slúži ako zdroj tlaku hydraulického obvodu. Maximálny tlak ktorý agregát dokáže vyvinúť je 20MPa (200 bar). Maximálny prietok cca 12 litr/min. Agregát je ovládaný ručným rozvádzačom, pripojenie hydraulických hadíc na rýchlospojky.

Súčasťou agregátu sú nasledovné časti:
1. Elektromotor 4,3 kW, 400V (3-fázy), 1450 otáčok/min. (prípadne iná veľkosť podľa poťiadaviek)
2. Nádrž oleja, ocelová, objem 40 litrov (prípadne 25 alebo 60 litrov podľa potreby)
3. Zubové čerpadlo s prietokom cca 12 litrov/min.
4. Spojka čerpadlo + el. motor, príruba na uchytenie el. motora
5. Pojazdný rám, 2 otočné kolieska s brzdou, záchytná vanička.
6. Motorový spúšťač s ochranou el. motora, kábel dĺžky 5 metrov bez vidlice
7. Manometer s rozsahom 0-250 bar
8. Ručný rozvádzač P40/1 s nastaviteľným poistným tlakovým ventilom 30-210bar
9. Filter odpadný MPFX0301AG1P10, filtračná vložka 10 mikrónov
10. Výstupy A,B ukončené rýchlospojkami BIR 3/8 BSPP"
