12 lit/min, 200 bar BHA-40-4,3-12-VMD35

Podrobný popis

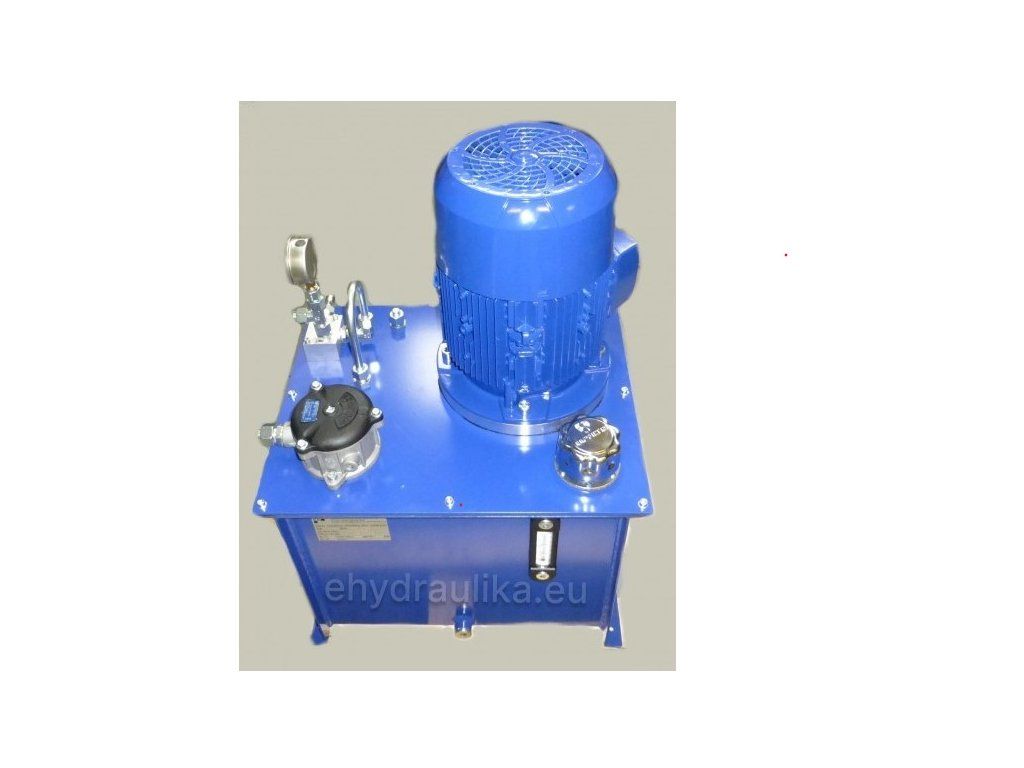

Kompaktný hydraulický agregát BHA-40-4,3-12-VMD35
Agregát slúži ako zdroj tlaku hydraulického obvodu. Na agregáte je možnosť nastaviť maximálny pracovný tlak v rozsahu 30-200 bar.
Maximálny tlak ktorý agregát dokáže vyvinúť je 20MPa (200 bar). Maximálny prietok cca 12 litrov/min.

Súčasťou agregátu sú nasledovné časti:
1. Elektromotor 4,30 kW, 380V (3 fázy), 1450 otáčok/min.
2. Nádrž oleja, ocelová, povrchovo upravená objem cca 40 litrov.
3. Zubové čerpadlo XV2P/9 s prietokom cca 12 litrov/min., točivosť vpravo, max. tlak. 30 MPa (300bar).
4. Spojka čerpadlo + el. motor, príruba na uchytenie el. motora.
5. Poistný tlakový ventil VMD35, nastaviteľný 4-21 MPa (40-210 barov).
6. Výstupy pre vetvy P (tlak), T (odpad) na hadicu s koncovkou M18x1,5.
7. Manometer, pr. 63mm, glycerín, rozsah 0-250 bar + uzatvárací ventil manometra EMIL01
8. Filter odpadný, MPFX1001+filtračná vložka 10 mikronov
9. Nalievacie a odvzdušňovacie hrdlo so vzduchovým filtrom TA80.
10. Olejoznak s optickým teplomerom na stene nádrže LVA20.
11. Dokumentácia v SJ (prípadne inom jazyku na vyžiadanie).

Hydraulický agregát sa dodáva zmontovaný, povrchovo upravený, odskúšaný.
V cene nie sú elektroinštalácia, olej, 3D model.

Rozmer agregátu: (Šírka x Hĺbka x Výška) 500mm x 400mm x 710 mm
