12 lit/min, 200 bar BHA-40-4,3-12-H11

Podrobný popis

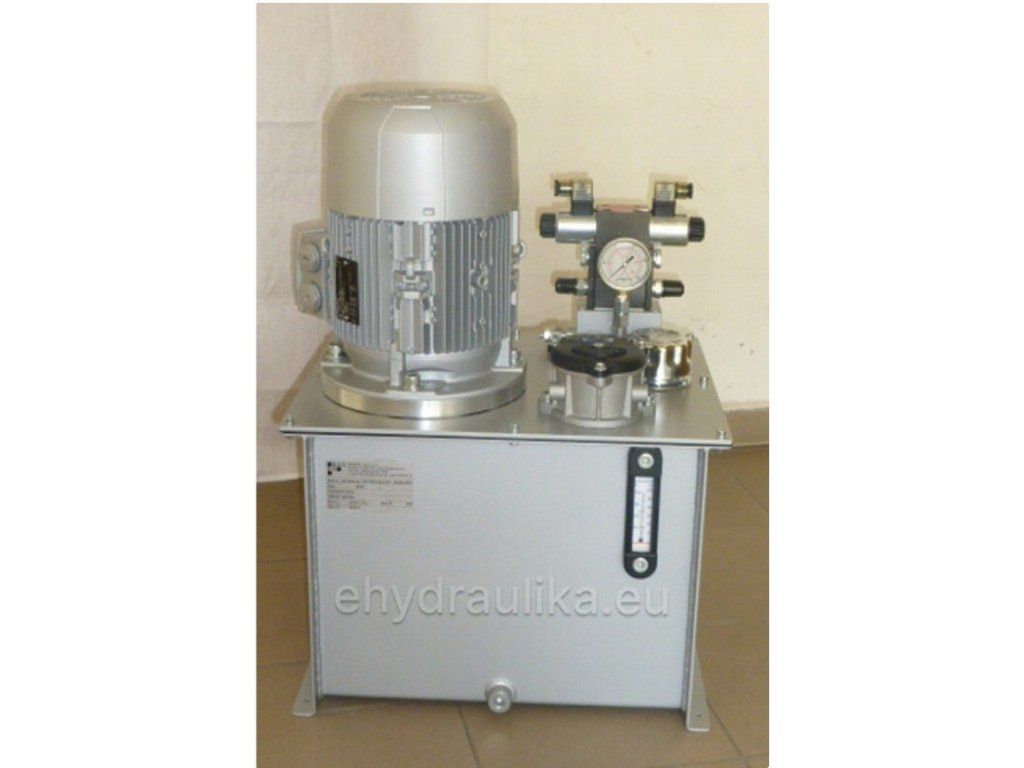

Kompaktný hydraulický agregát BHA-40-4,3-12-H11
Agregát slúži ako zdroj tlaku hydraulického obvodu a zároveň ním možno elektricky ovládať pohyb (vysúvanie a zasúvanie hydraulického valca, prípadne smer pohonu rotačného hydromotora) v jednej sekcii hydraulického obvodu. Na agregáte je možnosť nastaviť maximálny pracovný tlak v rozsahu 30-200 bar a taktiež rýchlosť pohybu valca (obsahuje škrtiaci ventil). Taktiež obsahuje hydraulický nepriamo riadený zámok na uzamknutie valca v polohe v ktorej valec zastavil.
Maximálny tlak ktorý agregát dokáže vyvinúť je 20MPa (200 bar). Maximálny prietok cca 12 litrov/min.

Súčasťou agregátu sú nasledovné časti:
1. Elektromotor 4,30 kW, 380V (3 fázy), 1450 otáčok/min.
2. Nádrž oleja, ocelová, povrchovo upravená objem cca 40 litrov.
3. Zubové čerpadlo XV2P/9 s prietokom cca 12 litrov/min., točivosť vpravo, max. tlak. 30 MPa (300bar).
4. Spojka čerpadlo + el. motor, príruba na uchytenie el. motora.
5. Rozvodný blok so vstavaným, nastaviteľným poistným tlakovým ventilom 4-21 MPa (40-210 barov). Blok obsahuje nasledovné riadiace prvky:
- 4/3 elektricky ovládaný šupátkový hydraulický rozvádzač (možnosť zvoliť si napätie 24VDC, 12VDC, 230VAC, 110VAC iné na požiadanie). Typ šupátka štandardne vetva A,B prepojená s vetvou T, alebo všetky vetvy prepojené, tzv. BY-PASS v základnej polohe (resp. možnosť zvoliť si iné šupátko podľa potreby - treba upresniť pri objednávaní),
- škrtiaci ventil na nastavenie rýchlosti pohybu valca (resp. hydromotora) v obidvoch vetvách A,B,
- nepriamo riadený hydraulický zámok pre uzamknutie polohy hydraulického valca vo vetvách A,B.
6. Výstupy pre vetvy A,B hydraulického spotrebiča (valec, hydromotor) na hadicu s koncovkou M18x1,5.
7. Manometer, pr. 63mm, glycerín, rozsah 0-250 bar + uzatvárací ventil manometra EMIL01
8. Filter odpadný, MPFX1001+filtračná vložka 10 mikronov
9. Nalievacie a odvzdušňovacie hrdlo so vzduchovým filtrom TA80.
10. Olejoznak s optickým teplomerom na stene nádrže LVA20.
11. Dokumentácia v SJ (prípadne inom jazyku na vyžiadanie).

Hydraulický agregát sa dodáva zmontovaný, povrchovo upravený, odskúšaný.
V cene nie sú elektroinštalácia, olej, 3D model.

Rozmer agregátu: (Šírka x Hĺbka x Výška) 500mm x 400mm x 710 mm
